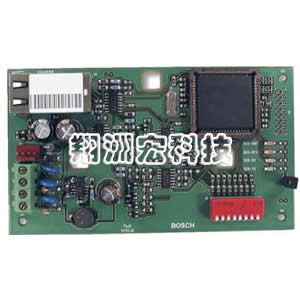

? 內置基于 IP 的報警傳輸、編程和控制功能 ? 10BASE?T 或 100BASE?T 網絡連接 ? 全雙工和半雙工支持 ? 三孔安裝模式 ? 支持動態或靜態 IP 地址 ? 用于編程輔助總線或 SDI 總線地址的撥碼開關 ? 發光二級管 (LED) 指示控制主機的狀態 ? 支持 128 位 AES Rijndael 加密 Conettix DX4020 以太網接口模塊可使兼容控制主機通過以太網進行雙向通信。 典型用途包括： ? 向 Conettix D6600 通信接收器/網關報告相關信息 ? 通過遠程編程軟件 (RPS) 或 RPS?Lite 實施遠程管理 ? 連接至 PC 以使用 PC9000 軟件或樓宇集成系統 (BIS) 保安引擎進行編程

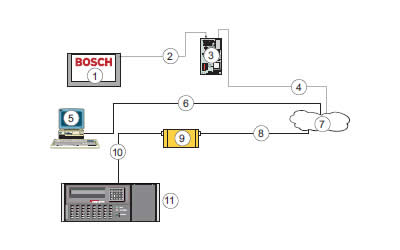

系統概覽
1. 兼容控制主機
2. 兼容控制主機輔助總線或 SDI 總線連接
3. Conettix DX4020 以太網接口模塊
4. 以太網連接至 DX4020
5. 運行 Conettix D6200 編程管理軟件的 PC 主機
6. 以太網連接至主機 PC 的以太網接口卡 (NIC)
7. 以太網、局域網 (LAN)、城域網 (MAN)、廣域網 (WAN) 或互聯網
8. 以太網連接至 Conettix D6682 以太網適配器
9. Conettix D6682 以太網適配器
10. Conettix D6682 以太網適配器連接至 Conettix D6600 通信接收器/網關 COM4 端口
11. Conettix D6600 通信接收機/網關系統概覽圖顯示了一個采用兼容控制主機、Conettix DX4020 以太網接口模塊、Conettix D6600 通信接收器/網關和 Conettix D6682 以太網適配器的系統。
基本功能
LED 指示燈
| 紅色 LED 指示燈 | 功能 |
| BUS?RCV | 數據總線接收來自控制主機的數據 |
| BUS?XMIT | 數據總線向控制主機傳輸數據 |
| 綠色 LED 指示燈 | 功能 |
| SER?RX RS?232 | 接收來自串行設備的數據 |
| SER?TX RS?232 | 向串行設備傳輸數據 |
四個 LED 指示燈提供有關數據傳輸和接收的信息。 另外，還有兩個網絡診斷 LED 指示燈，提供有關網絡連接的信息。 有關網絡診斷 LED 指示燈功能的詳細信息，請參閱《DX4020 安裝指南》（部件號 49522）。
DIP 撥碼開關
使用撥碼開關可以方便地為 DX4020 分配總線地址。
允許編程的 IP 地址
從任何 PC 上運行 ARP 和 Telnet 命令即可編程 DX4020 IP 地址。 IP 地址既可以是動態地址（使用 DHCP 協議），也可以是靜態地址。
安裝/配置
兼容性信息
應用
RPS： 適用于所有兼容控制主機。
PC9000： 適用于以下控制主機：D9412G、D7412G、D7212G、D9112、D7412 和 D7212。
樓宇集成系統 (BIS) 保安引擎：適用于以下 SDI 總線控制主機（6.3 和更高版本）：所有 G 系列控制主機
CMS 7000： 適用于設在 Mode 18 上的 DS7400Xi?CHI 控制主機（輔助總線）（4.10 或更高版本）。
SDI 總線控制主機（6.3 或更高版本）
? 所有 G 系列控制主機
? D9412、D7412 和 D7212
? D9112
輔助總線控制主機
? DS7400Xi（4.10 或更高版本）
? CC7420?A
? DS7220 和 DS7240（2.10 或更高版本）
? FPD?7024
連接注意事項
DX4020 使用帶 RJ?45 插頭的標準 3 類或 5 類電纜連接至網絡，并且通過一根雙芯電纜連接至控制主機總線。另外，它的兩根導線連接至控制主機或電源裝置以接通直流電源。 對于 10BASE?T，請使用 3 類以上的電纜。 對于 100BASE?T，請使用 5 類以上的電纜。
安裝注意事項
DX4020 能夠以標準的三孔安裝模式安裝到所支持的控制主機殼體內。 使用 D137 安裝架，DX4020 還可以安裝到其它殼體內。
附件
| 數量 | 數量組件 |
| 1 | 以太網接口模塊 |
| 1 | 電纜組件，快速連接 |
| 1 | 硬件包 |
| 1 | 文檔 – 安裝手冊 |
技術規格
| 環境要求 | |
| 尺寸： | 7.6 厘米 x 12.7 厘米（3 英寸 x 5 英寸） |
| 操作溫度： | 0°C 至 +50°C（+32°F 至 +122°F） |
| 相對濕度： | 30°C (86°F) 時 5% 至 85%，無冷凝 |
| 電源要求 | |
| 電流： | 10Base?T：最大 110 mA 100Base?T：最大 135 mA |
| 操作電壓： | 12 VDC（額定） |
定購信息
| DX4020 Conettix 以太網接口模塊 可使兼容控制主機通過以太網進行雙向 通信。 |
DX4020 |
| 硬件附件 | |
| AE1 標準外殼（灰色） 標準灰色外殼，帶有鑰匙鎖。 尺寸為 35.6 厘米 x 31.8 厘米 x 7.6 厘米（14 英 寸 x 12.5 英寸 x 3 英寸）。 |
AE1 |
| AE2 標準外殼（紅色） 標準紅色外殼，帶鑰匙鎖。 尺寸 為 35.6 厘米 x 31.8 厘米 x 7.6 厘米（14 英寸 x 12.5 英寸 x 3 英寸）。 |
AE2 |
| AE4 大型外殼（紅色） 大型紅色外殼，帶鑰匙鎖。 尺寸 為 52.7 厘米 x 38.1 厘米 x 10.8 厘米 （20.7 英寸 x 15 英寸 x 4.25 英寸）。 |
AE4 |
| D2203 外殼 灰色鋼制外殼，帶有鎖， 并可選配防拆 開關。 尺寸為 37 厘米 x 34 厘米 x 8.9 厘 米（14.6 英寸 x 13.4 英寸 x 3.5 英寸）。 |
D2203 |
| D8103 外殼 | D8103 |
| D8109 防火外殼 紅色鋼制外殼，尺寸為 40.6 厘米 x 40.6 厘米 x 8.9 厘米（16 英寸 x 16 英寸 x 3.5 英寸）。 UL 認證。 帶有鎖和鑰匙套件。 |
D8109 |
